Description

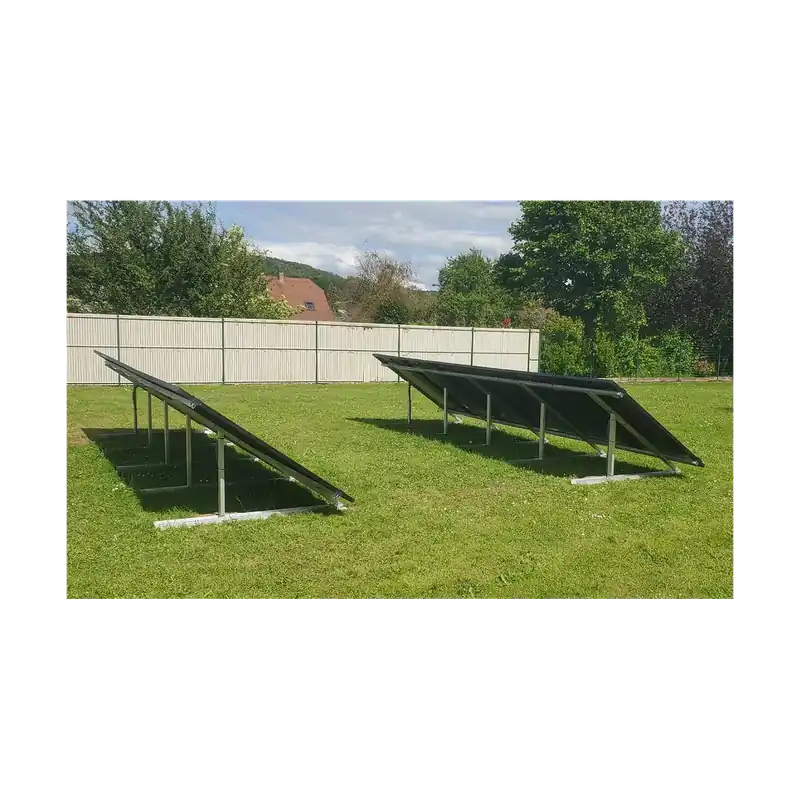

Découvrez notre kit de fixation sur structure au sol pour panneaux solaires, une solution conçue pour garantir une installation sûre, stable et durable. Spécialement étudié pour les panneaux de 178 cm à 198 cm, ce kit polyvalent s’installe parfaitement sur toits plats, au sol, sur péniche ou tout autre support plan. Grâce à sa conception intelligente, il s’adapte automatiquement au nombre de panneaux et à l’orientation (portrait ou paysage) que vous sélectionnez.
Ce kit inclut tout le matériel nécessaire pour un montage fiable et robuste (hors lestage). L’utilisation d’une structure en aluminium anodisé offre une protection maximale contre la corrosion et assure une longévité exceptionnelle face aux intempéries.
Caractéristiques principales :
- Optimisé pour panneaux de 178 cm à 198 cm de longueur
- Compatible multi-supports : structures au sol, toits plats, péniches et terrasses
- Installation flexible en portrait ou en paysage
- Structure en aluminium anodisé haute résistance
- Système de fixation robuste et durable pour tout type de panneau standard
- Kit complet « prêt à poser » pour un gain de temps optimal
Options personnalisables : configurez votre installation en choisissant le nombre de panneaux et la disposition adaptée à votre espace.
Attention : Pour une configuration sur plusieurs lignes (ex: 2 rangées de 6 panneaux), il est impératif de commander deux kits de fixation distincts.
✅Compatibilités vérifiées▼
Compatible avec :
Jinko Solar Tiger Neo 510Wc N-Type Bifacial…135,45€Voir le produit →Jolywood JW-HD108N-R2 500Wc N-Type Bifacial…113,74€Voir le produit →ℹ️ Cette liste est non exhaustive. Contactez-nous pour vérifier une combinaison.
Contenu du kit de fixation pour panneaux solaires – Structure au sol panneaux solaires de 178 cm à 198 cm
Les composants du kit varient selon le nombre de panneaux.Les jonctions de rails sont incluses à partir de 2 panneaux en paysage et de 3 panneaux en portrait (voir tableau en bas de page).
Inclus
Rail aluminium 40×40
Support principal assurant la structure de l’installation photovoltaïque.
Détails du produitInclus dès 2 PV
Jonctions de rails
Assemblage des rails pour des rangées plus longues. Inclus dès deux panneaux en paysage et dès trois panneaux en portrait.
Détails du produitInclus si portrait
Grand support en aluminium (pour panneau en portrait)
Support triangulaire fourni avec le kit pour panneau solaire en orientation portrait, permettant de fixer le rail en alu.
Détails du produitInclus si paysage
Petit support en aluminium (pour panneau en paysage)
Permettent un serrage manuel rapide lors de l’installation.
Détails du produitInclus
Écrous hexagonal à embrase crantée M10
Permettent un serrage manuel rapide lors de l’installation.
Détails du produitInclus
Clips de mise à la terre Rayvolt
Assurent la continuité électrique et la mise à la terre.
Détails du produitInclus
Clames de milieu rapides
Fixation rapide entre chaque panneau.
Détails du produitInclus
Clames de fin rapides
Maintien sécurisé des panneaux en bout de structure.
Détails du produitInclus
Bouchons de rail 40×40 mm noir
Pour une finition esthétique et une protection durable des rails de montage.
Détails du produitInclus
Boulons tête marteau M10
Idéal pour une fixation fiable et facile.
Détails du produit
Comment choisir un kit adapté à mes panneaux ?
Kit de fixation multi-support
Conçu pour une grande polyvalence, ce kit s’installe aussi bien sur des structures au sol, des toits plats, des terrasses que sur des péniches. Grâce à ses différentes options de montage, il s’adapte facilement à la configuration et à l’orientation de vos panneaux.
Les fixations sont compatibles avec des panneaux solaires aux dimensions standards, environ 1,96 m × 1,14 m.
1. Sélectionnez la quantité de panneaux en portrait ou paysage
Choisissez, par rangée, la quantité de panneaux disposés en portrait ou en paysage.
Exemple : la disposition ci-contre nécessite 3x le produit Kit de Fixation :
- 1er kit pour la rangée 1 : 3 panneaux en portrait
- 2e kit pour la rangée 2 : 2 panneaux en paysage
- 3e kit pour la rangée 3 : 2 panneaux en paysage
2. Sélectionnez la clame adaptée à votre panneau
La clame sert à fixer le panneau sur le rail en aluminium. Sa hauteur doit correspondre à l’épaisseur du cadre de votre panneau pour un maintien solide.
Hauteurs disponibles : 28 – 30 – 35 mm
Détail du matériel fourni en fonction de la quantité de panneaux
Panneaux en portrait
| Nombre de panneaux |
Rail (m) |
Détail des rails* |
Jonction |
Grand support en alu |
Clame de milieu |
Clame de fin |
Boulon tête marteau M10 |
Écrous hexagonal M10 |
Rayvolt |
Bouchon de rail |
| 1 panneau |
2,4 |
(2 x 1,20m) |
0 |
2 |
0 |
4 |
4 |
4 |
1 |
4 |
| 2 panneaux |
4,8 |
(2 x 2,40m) |
0 |
2 |
2 |
4 |
4 |
4 |
2 |
4 |
| 3 panneaux |
7,2 |
(4 x 1,80m) |
2 |
3 |
4 |
4 |
6 |
6 |
3 |
4 |
| 4 panneaux |
9,6 |
(4 x 2,40m) |
2 |
4 |
6 |
4 |
8 |
8 |
4 |
4 |
| 5 panneaux |
12,0 |
(4 x 2,40m et 2 x 1,20m) |
4 |
5 |
8 |
4 |
10 |
10 |
5 |
4 |
| 6 panneaux |
14,4 |
(6 x 2,40m) |
4 |
5 |
10 |
4 |
10 |
10 |
6 |
4 |
| 7 panneaux |
16,8 |
(6 x 2,40m et 2 x 1,20m) |
6 |
6 |
12 |
4 |
12 |
12 |
7 |
4 |
| 8 panneaux |
19,2 |
(8 x 2,40m) |
6 |
6 |
14 |
4 |
12 |
12 |
8 |
4 |
| 9 panneaux |
21,6 |
(8 x 2,40m et 2 x 1,20m) |
8 |
7 |
16 |
4 |
14 |
14 |
9 |
4 |
| 10 panneaux |
24,0 |
(10 x 2,40m) |
8 |
8 |
18 |
4 |
16 |
16 |
10 |
4 |
| 11 panneaux |
26,4 |
(10 x 2,40m et 2 x 1,20m) |
10 |
8 |
20 |
4 |
16 |
16 |
11 |
4 |
| 12 panneaux |
28,8 |
(12 x 2,40m) |
10 |
9 |
22 |
4 |
18 |
18 |
12 |
4 |
| 13 panneaux |
31,2 |
(12 x 2,40m et 2 x 1,20m) |
12 |
10 |
24 |
4 |
20 |
20 |
13 |
4 |
| 14 panneaux |
33,6 |
(14 x 2,40m) |
12 |
11 |
26 |
4 |
22 |
22 |
14 |
4 |
| 15 panneaux |
36,0 |
(14 x 2,40m et 2 x 1,20m) |
14 |
11 |
28 |
4 |
22 |
22 |
15 |
4 |
| 16 panneaux |
38,4 |
(16 x 2,40m) |
14 |
12 |
30 |
4 |
24 |
24 |
16 |
4 |
| 17 panneaux |
40,8 |
(16 x 2,40m et 2 x 1,20m) |
16 |
13 |
32 |
4 |
26 |
26 |
17 |
4 |
| 18 panneaux |
43,2 |
(18 x 2,40m) |
16 |
13 |
34 |
4 |
26 |
26 |
18 |
4 |
| 19 panneaux |
45,6 |
(18 x 2,40m et 2 x 1,20m) |
18 |
14 |
36 |
4 |
28 |
28 |
19 |
4 |
| 20 panneaux |
48,0 |
(20 x 2,40 m) |
18 |
15 |
38 |
4 |
30 |
30 |
20 |
4 |
* Les détails des rails sont donnés à titre indicatif et dépendent de la taille des panneaux.
Panneaux en paysage
| Nombre de panneaux |
Rail (m) |
Détail des rails* |
Jonction |
Petit support en alu |
Clame de milieu |
Clame de fin |
Boulon tête marteau M10 |
Écrous hexagonal M10 |
Rayvolt |
Bouchon de rail |
| 1 panneau |
4,0 |
(2 x 2,00m) |
0 |
2 |
0 |
4 |
4 |
4 |
1 |
4 |
| 2 panneaux |
8,0 |
(4 x 2,00m) |
2 |
3 |
2 |
4 |
6 |
6 |
2 |
4 |
| 3 panneaux |
12,0 |
(6 x2,00m) |
4 |
4 |
4 |
4 |
8 |
8 |
3 |
4 |
| 4 panneaux |
16,0 |
(8 x 2,00m) |
6 |
5 |
6 |
4 |
10 |
10 |
4 |
4 |
| 5 panneaux |
20,0 |
(10 x2,00m) |
8 |
6 |
8 |
4 |
12 |
12 |
5 |
4 |
| 6 panneaux |
24,0 |
(12 x 2,00m) |
10 |
7 |
10 |
4 |
14 |
14 |
6 |
4 |
| 7 panneaux |
28,0 |
(14 x2,00m) |
12 |
8 |
12 |
4 |
16 |
16 |
7 |
4 |
| 8 panneaux |
32,0 |
(16 x 2,00m) |
14 |
9 |
14 |
4 |
18 |
18 |
8 |
4 |
| 9 panneaux |
36,0 |
(18 x2,00m) |
16 |
10 |
16 |
4 |
20 |
20 |
9 |
4 |
| 10 panneaux |
40,0 |
(20 x 2,00m) |
18 |
11 |
18 |
4 |
22 |
22 |
10 |
4 |
| 11 panneaux |
44,0 |
(22 x2,00m) |
20 |
12 |
20 |
4 |
24 |
24 |
11 |
4 |
| 12 panneaux |
48,0 |
(24 x 2,00m) |
22 |
13 |
22 |
4 |
26 |
26 |
12 |
4 |
| 13 panneaux |
52,0 |
(26 x2,00m) |
24 |
14 |
24 |
4 |
28 |
28 |
13 |
4 |
| 14 panneaux |
56,0 |
(28 x 2,00m) |
26 |
15 |
26 |
4 |
30 |
30 |
14 |
4 |
| 15 panneaux |
60,0 |
(30 x2,00m) |
28 |
16 |
28 |
4 |
32 |
32 |
15 |
4 |
| 16 panneaux |
64,0 |
(32 x 2,00m) |
30 |
17 |
30 |
4 |
34 |
34 |
16 |
4 |
| 17 panneaux |
68,0 |
(34 x2,00m) |
32 |
18 |
32 |
4 |
36 |
36 |
17 |
4 |
| 18 panneaux |
72,0 |
(36 x 2,00m) |
34 |
19 |
34 |
4 |
38 |
38 |
18 |
4 |
| 19 panneaux |
76 |
(38 x2,00m) |
36 |
20 |
36 |
4 |
40 |
40 |
19 |
4 |
| 20 panneaux |
80 |
(40 x 2,00m) |
38 |
21 |
38 |
4 |
42 |
42 |
20 |
4 |
* Les détails des rails sont donnés à titre indicatif et dépendent de la taille des panneaux.
FAQ – Kit de fixation sur structure au sol
1. Puis-je installer ce kit moi-même ?
Oui, ce kit est conçu pour être facilement installé par toute personne ayant quelques notions de bricolage.
2. Le kit résiste-t-il aux intempéries ?
Oui, tous les composants sont en acier inoxydable avec revêtement anti-corrosion, garantissant une résistance optimale à la pluie, au vent et aux rayons UV.
3. Ce kit est-il compatible avec les panneaux solaires de grande taille ?
Oui, ce kit est spécifiquement conçu pour les panneaux solaires de grande taille, mesurant entre 178 cm et 198 cm de longueur. Il offre une fixation stable, sécurisée et renforcée pour les installations au sol, sur toitures plates ou péniches, garantissant ainsi une compatibilité parfaite avec les modules haute puissance de nouvelle génération.
4. Puis-je installer ce kit sur une toiture plate ?
Oui, ce kit peut être installé sur une toiture plate en respectant les recommandations de lestage pour garantir la stabilité et la sécurité de la structure.
5. Faut-il prévoir un lestage pour la structure ?
Oui, le lestage est nécessaire selon la surface, le type de sol ou la toiture plate, ainsi que la force du vent local. Le guide fourni indique le poids recommandé et la manière de fixer les lestages.
6. Le kit permet-il de régler l’inclinaison des panneaux solaires ?
Oui, il est possible d’ajuster l’inclinaison pour optimiser l’exposition solaire et la production d’énergie, que ce soit sur sol ou toiture plate.
7. Ce kit convient-il pour tous types de sols ?
Il est adapté aux sols stables et plats (béton, gravier compact, sol stabilisé). Pour les sols meubles ou instables, un renforcement ou un lestage supplémentaire peut être nécessaire.
8. Quels outils sont nécessaires pour l’installation ?
Les outils requis sont standards : perceuse, clé, tournevis et éventuellement une pince. Aucun outil spécifique n’est nécessaire.
Fiche technique
| Fixation |
Toit plat – structure sol |
