Description
Kit de fixation pourpanneaux au sol sur structure en aluminium.
Choisissez le nombre de panneaux et la disposition (portrait/paysage) dans les options.

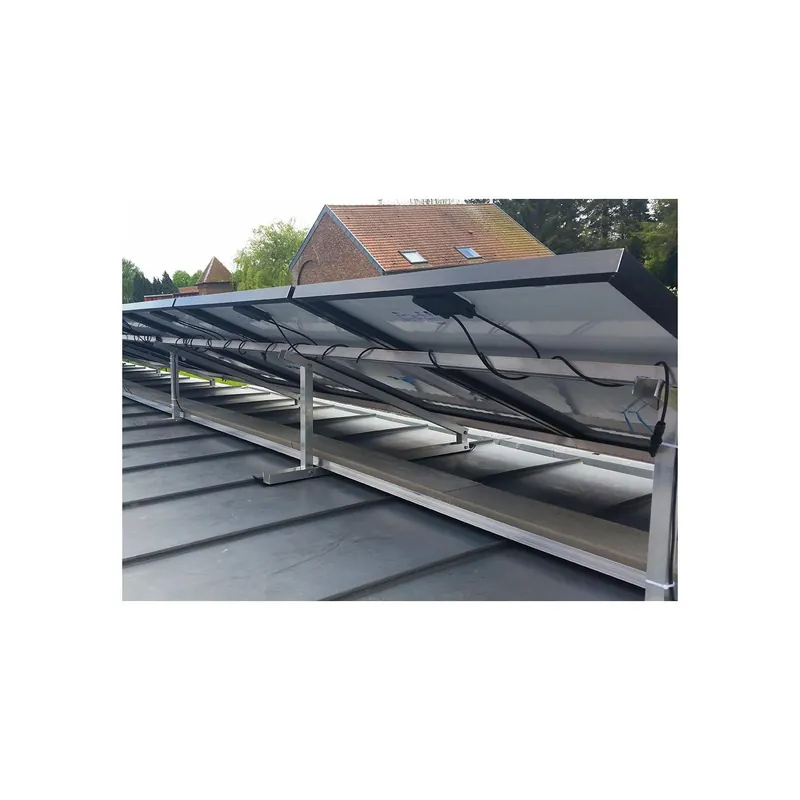

Ce kit contient le matériel nécessaire à la fixation de vos panneaux photovoltaïques sur un système de rail en aluminium posé sur une surface plane.
Sélectionner simplement dans les options le nombre de panneaux disposés en portrait ou le nombre de panneaux en disposés paysage >> le contenu du kit de fixation d’adapte automatiquement.
Contenu du kit de fixation
Rail en aluminium 40×40 mm
Rail en aluminiumsurlequel vient se positionner le panneau solaire.Rail sur-mesure disponible sur demande.
>> En savoir plus sur le rail 40×40
Jonction pour rail- 2 barres de fixation
Ces 2 barres servent à assembler solidement 2 morceaux de rail ensemble sansvis, ni outils ! Insérer simplement les barres de jonction dans les deux morceaux de rail à assembler.
>> En savoir plus sur lapièce de jonction
Grand support en aluminium (pour panneau en portrait)
Ce supporttriangulairesert à fixer le rail en aluminium servant de support au panneau solaire.
>> En savoir plus surle grand support en alu
Petitsupporten aluminium (pour panneau en paysage)
Ce petit supporttriangulaire sert à fixer le rail en aluminium servant de support au panneau solaire disposés en paysage.
>> En savoir plus surle petit support en alu
Clame de milieu -fixation du panneau
Clame pour la fixation intérieure des panneaux photovoltaiques. Hauteur réglable en fonction de la hauteur du cadre du panneau solaire : 35 – 50mm. Se fixe sur le rail en alu avec boulon et écrou en inox (fournis).
Option:Hauteur à choisir en fonction de la hauteur du cadre du panneau.
>> En savoir plus surlaclame du milieu
Clame de fin-fixation du panneau
Clame pour la fixation extérieure du panneau.Hauteurs disponibles : 35mm – 40mm – 45mm – 47mm – 50mm. Cette clame se fixe sur le rail en alu avec boulon et écrou (fournis)
>> En savoir plus surlaclame defin
Comment choisir un kit adapté à mes panneaux ?
Le kit de fixation convient à touteinstallation. Grâce à ses options, il s’adapte à la disposition de vos panneaux.
Les fixations sont compatibles avec les panneaux de dimensions classiques.
1. Sélectionnez la quantité de panneaux en portrait ou paysage
Choisissez, par rangée, la quantité de panneaux disposés en portrait ou en paysage.
Par exemple, ladisposition ci-contre nécessite 3x le produit Kit de Fixation :
> 1er kit pour la rangée 1: 3 panneaux en portrait
> 2e kit pour la rangée 2 : 2 panneaux en paysages
> 3e kit pour la rangée 3 : 2 panneaux en paysages
2. Sélectionnez la clame adapté à votre panneau
La clame sert à fixer le panneau sur le rail en aluminium. Sa hauteur doit correspondre à l’épaisseur du cadre de votre panneau pour que celui-ci soit solidement fixer au rail.
Les hauteur de clamesdisponibles : 35 – 40 – 45 – 47 – 50 mm
Détail du matériel fourni en fonction de la quantité de panneau
| Panneaux en portrait |
| Nombre de panneaux |
Rail (m) |
Détail des rails* |
Jonction |
Grand support en alu |
Clame de milieu |
Clame de fin |
| 1panneau |
2 |
(2 x 1,04m) |
0 |
2 |
0 |
4 |
| 2panneaux |
4 |
(2 x 2,10m) |
0 |
3 |
2 |
4 |
| 3panneaux |
6 |
(2 x 2,10m et 2 x 1,04m) |
2 |
3 |
4 |
4 |
| 4panneaux |
8 |
(4 x 2,10m) |
2 |
4 |
6 |
4 |
| 5panneaux |
10 |
(4 x 2,10m et 2 x 1,04m) |
4 |
5 |
8 |
4 |
| 6panneaux |
12 |
(6 x 2,10m) |
4 |
5 |
10 |
4 |
| 7panneaux |
14 |
(6 x 2,10m et 2 x 1,04m) |
6 |
6 |
12 |
4 |
| 8panneaux |
16 |
(8 x 2,10m) |
6 |
6 |
14 |
4 |
| 9panneaux |
18 |
(8 x 2,10m et 2 x 1,04m) |
8 |
7 |
16 |
4 |
| 10panneaux |
20 |
(10 x 2,10m) |
8 |
8 |
18 |
4 |
| 11panneaux |
22 |
(10 x 2,10m et 2 x 1,04m) |
10 |
9 |
20 |
4 |
| 12panneaux |
24 |
(12 x 2,10m) |
10 |
10 |
22 |
4 |
| 13panneaux |
26 |
(12 x 2,10m et 2 x 1,04m) |
12 |
11 |
24 |
4 |
| 14panneaux |
28 |
(14 x 2,10m) |
12 |
11 |
26 |
4 |
| 15panneaux |
30 |
(14 x 2,10m et 2 x 1,04m) |
14 |
12 |
28 |
4 |
| 16panneaux |
32 |
(16 x 2,10m) |
14 |
13 |
30 |
4 |
| 17panneaux |
34 |
(16 x 2,10m et 2 x 1,04m) |
16 |
13 |
32 |
4 |
| 18panneaux |
36 |
(18 x 2,10m) |
16 |
14 |
34 |
4 |
| 19panneaux |
38 |
(18 x 2,10m et 2 x 1,04m) |
18 |
15 |
36 |
4 |
| 20panneaux |
40 |
(20 x 2,10 m) |
18 |
15 |
38 |
4 |
| Panneaux en paysage |
| Nombre de panneaux |
Rail (m) |
Détail des rails* |
Jonction |
Petit support en alu |
Clame de milieu |
Clame de fin |
| 1panneau |
3,4 |
(2 x 1,80m) |
0 |
2 |
0 |
4 |
| 2panneaux |
6,8 |
(4 x 1,80m) |
2 |
3 |
2 |
4 |
| 3panneaux |
10,2 |
(4 x 1,80m et 2 x 1,60m) |
4 |
4 |
4 |
4 |
| 4panneaux |
13,6 |
(6 x 1,80m et 2 x 1,60m) |
6 |
5 |
6 |
4 |
| 5panneaux |
17 |
(8 x 1,80m et 2 x 1,60m) |
8 |
6 |
8 |
4 |
| 6panneaux |
20,4 |
(10 x 1,80m et 2 x 1,60m) |
10 |
7 |
10 |
4 |
| 7panneaux |
23,8 |
(10 x 1,80m et 4 x 1,60m) |
12 |
8 |
12 |
4 |
| 8panneaux |
27,2 |
(12 x 1,80m et 2 x 1,60m) |
14 |
9 |
14 |
4 |
| 9panneaux |
30,6 |
(14 x 1,80m et 4 x 1,60m) |
16 |
10 |
16 |
4 |
| 10panneaux |
34 |
(16 x 1,80m et 4 x 1,60m) |
18 |
11 |
18 |
4 |
| 11panneaux |
37,4 |
(18 x 1,80m et 4 x 1,60m) |
20 |
12 |
20 |
4 |
| 12panneaux |
40,8 |
(20 x 1,80m et 4 x 1,60 m) |
22 |
13 |
22 |
4 |
| 13panneaux |
44,2 |
(22 x 1,80m et 4 x 1,60m) |
24 |
14 |
24 |
4 |
| 14panneaux |
47,6 |
(24 x 1,80m et 4 x 1,60m) |
26 |
15 |
26 |
4 |
| 15panneaux |
51 |
(26 x 1,80m et 4 x 1,60m) |
28 |
16 |
28 |
4 |
| 16panneaux |
54,4 |
(28 x 1,80m et 4 x 1,60m) |
30 |
17 |
30 |
4 |
| 17panneaux |
57,8 |
(30 x 1,80m et 4 x 1,60m) |
32 |
18 |
32 |
4 |
| 18panneaux |
61,2 |
(32 x 1,80m et 4 x 1,60m) |
34 |
19 |
34 |
4 |
| 19panneaux |
64,6 |
(34 x 1,80m et 4 x 1,60m) |
36 |
20 |
36 |
4 |
| 20panneaux |
68 |
(36 x 1,80m et 4 x 1,60m) |
38 |
21 |
38 |
4 |
* Les détails des rails sont données à titre indicatif et dépend de la taille des panneaux (qui fait varier les longueurs des rails).
Fiche technique
| Fixation |
Toit plat – structure sol |
